একটি 3.5-ইঞ্চি 640 × 480 MIPI ডিসপ্লে ব্যবহার করার আগে আপনার কী যাচাই করা উচিত?

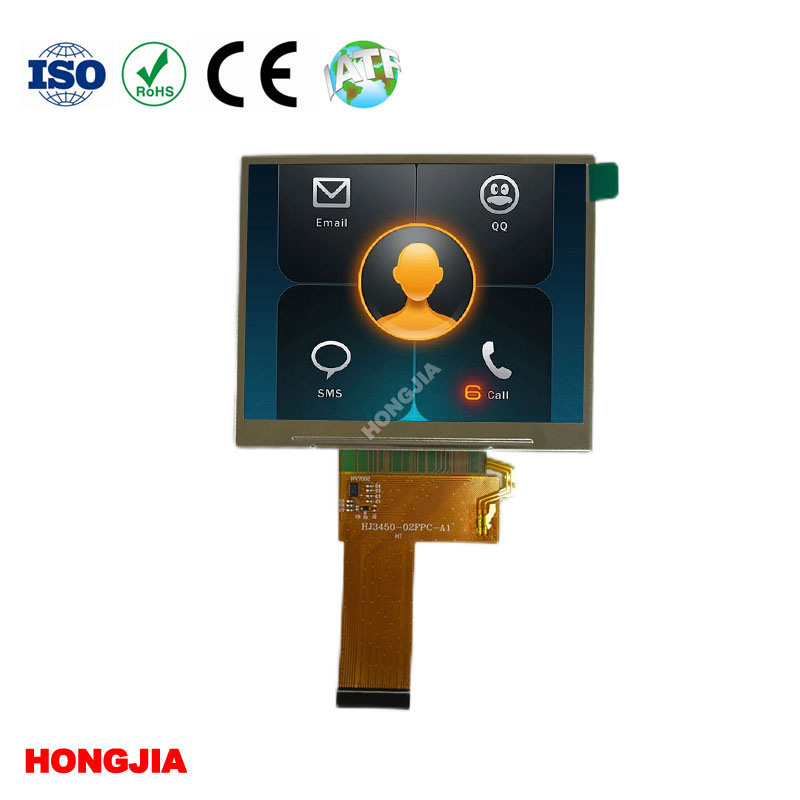

অনুমোদনের আগে ক3.5 ইঞ্চি অনুভূমিক স্ক্রীন 640x480 MIPI ইন্টারফেস, পাঁচটি জিনিস যাচাই করুন: প্রকৃত সক্রিয় রেজোলিউশন এবং অভিযোজন, আপনার হোস্ট বোর্ডের MIPI প্রয়োজনীয়তা, 30-পিন পিনআউট, যান্ত্রিক অঙ্কন, এবং সরবরাহকারীর প্রারম্ভিকতা এবং অপটিক্যাল ডকুমেন্টেশন। HONGJIA-এর HJ3450-02 কমপ্যাক্ট ইন্ডাস্ট্রিয়াল, হ্যান্ডহেল্ড, স্মার্ট-হোম, সৌন্দর্য এবং ভোক্তা পণ্যের সাথে মানানসই হতে পারে, কিন্তু একটি অমীমাংসিত স্পেসিফিকেশন একটি ব্যয়বহুল পুনঃডিজাইন তৈরি করতে পারে।

প্রথমে নিশ্চিত করুন যে HJ3450-02 একটি 640 × 480 অনুভূমিক ডিসপ্লে নাকি একটি 480 × 800 পোর্ট্রেট মডিউল

প্রথম উত্তরটি প্রকাশিত তথ্য দ্বারা সম্পূর্ণরূপে নিষ্পত্তি হয় না: পণ্যের বিবরণ HJ3450-02 কে একটি 640 × 480 অনুভূমিক প্রদর্শন হিসাবে চিহ্নিত করে, যখন স্পেসিফিকেশন টেবিলটি আলাদাভাবে 480(RGB) × 800 তালিকাভুক্ত করে৷ এই অসঙ্গতিটিকে একটি ইঞ্জিনিয়ারিং প্রশ্ন হিসাবে বিবেচনা করুন, একটি বিন্যাস বিবরণ নয়৷

নমুনা দেওয়ার আগে স্পেসিফিকেশন দ্বন্দ্ব সমাধান করুন

সক্রিয় ম্যাট্রিক্স রেজোলিউশন, পিক্সেল বিন্যাস, নেটিভ স্ক্যান ওরিয়েন্টেশন, দেখার দিকনির্দেশ এবং উদ্ধৃত মডিউলটির সঠিক সংশোধন নিশ্চিত করতে HONGJIA কে বলুন। একটি বর্তমান ডেটাশিট এবং একটি ফটো বা অঙ্কন যা সক্রিয় এলাকা সনাক্ত করে অনুরোধ করুন। বাইরের মাত্রা বা সংযোগকারী অবস্থান থেকে অভিযোজন অনুমান করবেন না।

একটি 640 × 480 মডিউল এবং একটি 480 × 800 মডিউলের জন্য বিভিন্ন UI সম্পদ, ফ্রেমবাফার অনুমান, প্রারম্ভিক কমান্ড এবং ঘের লেআউটের প্রয়োজন হতে পারে। যদি ডিসপ্লে শারীরিকভাবে অনুভূমিক হয় কিন্তু প্যানেলের ডেটা পোর্ট্রেট স্ক্যানিংয়ের জন্য কনফিগার করা থাকে, তাহলে আপনার সফ্টওয়্যার টিমের ঘূর্ণন সমর্থনের প্রয়োজন হতে পারে। এটি বুট সময়, মেমরি ব্যবহার, স্পর্শ স্থানাঙ্ক এবং চিত্র রচনাকে প্রভাবিত করতে পারে।

পণ্যের UI এবং ঘেরের সাথে যাচাইকৃত অভিযোজন মিলান

একটি হ্যান্ডহেল্ড পরীক্ষক বা শিল্প নিয়ন্ত্রণ ইন্টারফেসের জন্য, অনুভূমিক স্থান প্রবণতা গ্রাফ, পরিমাপ লেবেল এবং দুই-কলাম নিয়ন্ত্রণের জন্য উপযুক্ত হতে পারে। একটি পোর্ট্রেট প্যানেল তালিকা বা উল্লম্বভাবে স্ট্যাক করা ওয়ার্কফ্লোগুলির জন্য ভাল হতে পারে। আপনার শিল্প নকশা হিমায়িত হওয়ার আগে বেজেল খোলা, সক্রিয় এলাকা, দেখার দিক, তারের প্রস্থান এবং মাউন্টিং বৈশিষ্ট্যগুলির বিরুদ্ধে পছন্দ নিশ্চিত করুন।

ব্যবহার করুনHJ3450-02 পণ্য পাতাপ্রারম্ভিক বিন্দু হিসাবে, তারপর আপনার উদ্ধৃত সংশোধনের জন্য নিয়ন্ত্রিত অঙ্কন পান।

কমপ্যাক্ট এমবেডেড ইন্টারফেসের জন্য HONGJIA মডিউল কী অফার করে

HJ3450-02 কে NV3051F ড্রাইভার IC, MIPI ইন্টারফেস এবং 30-পিন সংযোগ সহ একটি 3.5-ইঞ্চি IPS ট্রান্সমিসিভ TFT LCD মডিউল হিসাবে বর্ণনা করা হয়েছে। তালিকাভুক্ত রূপরেখা হল 76.2 × 63.2 × 3.5 মিমি, এবং উল্লিখিত অপারেটিং তাপমাত্রা পরিসীমা হল -20°C থেকে 70°C৷ উজ্জ্বলতা 500 cd/m² পর্যন্ত নির্বাচনযোগ্য হিসাবে তালিকাভুক্ত করা হয়েছে, তাই প্রতিটি নমুনা সর্বাধিক মান ব্যবহার করে অনুমান না করে সঠিক উজ্জ্বলতা বিন নিশ্চিত করুন।

IPS আরও সামঞ্জস্যপূর্ণ রঙ এবং বৈসাদৃশ্য বজায় রাখতে সাহায্য করতে পারে কারণ অপারেটর স্ক্রীনটিকে লম্ব থেকে দূরে দেখে। এটি আপনার পণ্যের আলোর অবস্থার অধীনে বাস্তব দেখার কোণ, বৈসাদৃশ্য, কভার-লেন্সের প্রতিফলন এবং পাঠযোগ্যতা পরীক্ষা করার প্রয়োজনকে সরিয়ে দেয় না। "ট্রান্সমিসিভ"ও গুরুত্বপূর্ণ: মডিউলটি ব্যাকলাইট আলোকসজ্জার সাথে দেখা করার উদ্দেশ্যে করা হয়েছে, একটি সূর্যালোক-পঠনযোগ্য ট্রান্সফ্লেক্টিভ প্যানেল হিসাবে নয়।

মডিউলের আকার এবং MIPI সংযোগ এটিকে হ্যান্ডহেল্ড টেস্টিং যন্ত্র, শিল্প সরঞ্জাম, চিকিৎসা-সম্পর্কিত সরঞ্জাম, সৌন্দর্য ডিভাইস, স্মার্ট-হোম পণ্য, POS হার্ডওয়্যার এবং ভোক্তা ইলেকট্রনিক্স সহ কমপ্যাক্ট এমবেডেড সিস্টেমের জন্য প্রার্থী করে তোলে। উপযুক্ততা এখনও আপনার হোস্ট প্রসেসর, অপটিক্যাল স্ট্যাক, ঘের এবং পরিবেশগত লক্ষ্যের উপর নির্ভর করে।

আপনার হোস্ট বোর্ড কি 30-পিন MIPI সংযোগ চালাতে পারে?

শুধুমাত্র যদি হোস্ট প্যানেলের সঠিক MIPI-DSI বৈদ্যুতিক এবং সফ্টওয়্যার প্রয়োজনীয়তা সমর্থন করে। একটি 30-পিন সংযোগকারী শারীরিক ইন্টারফেস বর্ণনা করে; এটি নিজে থেকে আপনাকে লেন গণনা, লেনের গতি, পিক্সেল বিন্যাস, কমান্ড সিকোয়েন্স, পাওয়ার রেল বা ব্যাকলাইট নিয়ন্ত্রণ পদ্ধতি বলে না।

MIPI লেন গণনা, সময়, শুরুর আদেশ, পিনআউট এবং সংযোগকারীর অভিযোজন যাচাই করুন

লেআউটের আগে, সম্পূর্ণ পিনের সংজ্ঞার অনুরোধ করুন এবং নিশ্চিত করুন:

• MIPI ডেটা-লেন গণনা, ঘড়ির আচরণ, এবং প্রয়োজনীয় ডেটা হার
• সমর্থিত পিক্সেল বিন্যাস, রঙের ক্রম, এবং ভিডিও বা কমান্ড মোড
• অনুভূমিক এবং উল্লম্ব সময় প্রয়োজনীয়তা
• রিসেট, স্ট্যান্ডবাই, পাওয়ার-আপ এবং শাটডাউন সিকোয়েন্স
• প্যানেল সরবরাহ, I/O ভোল্টেজ, ব্যাকলাইট ইনপুট এবং ব্যাকলাইট বর্তমান পরিসর
• FPC যোগাযোগের দিক, সংযোগকারীর অভিযোজন, তারের দৈর্ঘ্যের সীমা, এবং পিন নম্বর
• NV3051F ইনিশিয়ালাইজেশন কমান্ড এবং যেকোনো প্রয়োজনীয় রেজিস্টার সেটিংস

সাধারণ ক্ষেত্রের ব্যর্থতাগুলি সহজ: এফপিসি মিরর করা হয়েছে, রিসেট লাইনটি ভাসমান অবস্থায় রয়েছে, হোস্ট ভুল রঙের ক্রম ব্যবহার করে, বা বৈধ ফ্রেম ডেটা না পেয়ে ডিসপ্লেটি আলোকিত হয়৷ একটি সাদা পর্দা সাধারণত MIPI সামঞ্জস্য প্রমাণ করে না। এটি শুধুমাত্র প্রমাণ করতে পারে যে ব্যাকলাইট এবং প্যানেল শক্তি উপস্থিত।

আপনার ফার্মওয়্যার ইঞ্জিনিয়ারকে একই প্রসেসর ফ্যামিলি, ব্রিজ, কানেক্টর এবং পাওয়ার সিকোয়েন্সের সাথে প্রোডাকশনের জন্য পরিকল্পিত নমুনা পরীক্ষা করতে বলুন। যদি আপনার বোর্ড একটি ভিন্ন MIPI বাস্তবায়ন ব্যবহার করে, HONGJIA কে জিজ্ঞাসা করুন যে একটি কাস্টম FPC বা ইনিশিয়ালাইজেশন কনফিগারেশন সম্ভব কিনা এবং কোন পরিবর্তনগুলি স্ট্যান্ডার্ড মডিউল ডিজাইনের মধ্যে থাকে।

ডিসপ্লে নমুনা থেকে ডিজাইন অনুমোদনের জন্য কোন নথির প্রয়োজন?

একটি নমুনা ছবির গুণমান এবং ফিট পরীক্ষা করার জন্য দরকারী। এটা নকশা অনুমোদন নয়. একটি নথি সেটের অনুরোধ করুন যা হার্ডওয়্যার, ফার্মওয়্যার, যান্ত্রিক এবং ক্রয়কারী দলগুলিকে একই সংশোধন পর্যালোচনা করতে দেয়৷

• নিশ্চিত রেজোলিউশন এবং অভিযোজন সহ বর্তমান পণ্য ডেটাশিট
• যান্ত্রিক অঙ্কন আউটলাইন, সক্রিয় এলাকা, দেখার এলাকা, বেধ, মাউন্টিং বিশদ এবং FPC অবস্থান দেখাচ্ছে
• বৈদ্যুতিক স্পেসিফিকেশন কভারিং সংযোগকারী পিনআউট, শক্তি, ব্যাকলাইট, এবং ইন্টারফেস শর্ত
• NV3051F ড্রাইভার IC-এর জন্য সূচনা কোড বা কমান্ড সিকোয়েন্স
• উজ্জ্বলতা, বৈসাদৃশ্য, দেখার দিকনির্দেশ এবং যেখানে উপলব্ধ সেখানে অভিন্নতার জন্য অপটিক্যাল ডেটা
• অপারেটিং এবং স্টোরেজ তাপমাত্রা সীমা, প্লাস ডিসপ্লে ত্রুটির জন্য পরিদর্শন মানদণ্ড
• পুনর্বিবেচনা-নিয়ন্ত্রিত নমুনা সনাক্তকরণ এবং নমুনা এবং উত্পাদন সংস্করণের মধ্যে পরিচিত পার্থক্য

স্পর্শ যদি পণ্যের অংশ হয়, টাচ প্যানেল, কভার লেন্স, আঠালো, এবং FPC একটি পৃথক পর্যালোচনা হিসাবে বিবেচনা করুন। চূড়ান্ত অপটিক্যাল স্ট্যাক নির্দিষ্ট করার পরে বন্ধনের আগে ফিট করা একটি প্রদর্শন ফিট নাও হতে পারে।

একটি 3.5-ইঞ্চি অনুভূমিক আইপিএস ডিসপ্লে কোথায় ফিট করে - এবং এটি কোথায় অনুপযুক্ত হতে পারে?

এই 3.5-ইঞ্চি MIPI TFT ডিসপ্লেটি একটি বুদ্ধিমান প্রার্থী যখন আপনার একটি কমপ্যাক্ট কালার ইন্টারফেস, একটি অনুভূমিক বিন্যাস এবং একটি মানক এমবেডেড সংযোগের প্রয়োজন হয়৷ এটি হ্যান্ডহেল্ড ইন্সট্রুমেন্ট, ইন্ডাস্ট্রিয়াল কন্ট্রোল, বিউটি ইকুইপমেন্ট, স্মার্ট-হোম ইন্টারফেস এবং অন্যান্য প্রোডাক্ট যেখানে এনক্লোজার ভলিউম গুরুত্বপূর্ণ সেগুলির জন্য প্রাথমিক বিবেচনার দাবি রাখে।

এটি অনুপযুক্ত হতে পারে যদি আপনার পণ্যের জন্য একটি পরীক্ষিত অপটিক্যাল ডিজাইন, -20°C এর নিচে বা 70°C এর উপরে অপারেশন, একটি ট্রান্সফ্লেক্টিভ প্যানেল, অস্বাভাবিকভাবে উচ্চ উজ্জ্বলতা, অথবা শুধুমাত্র পোর্ট্রেট-ব্যবহারকারীর অভিজ্ঞতা ছাড়া সূর্যালোক পাঠযোগ্যতার প্রয়োজন হয়। এই প্রয়োজনীয়তা উদ্ধৃত করার আগে বলা উচিত. HONGJIA প্রশস্ত-তাপমাত্রা এবং ট্রান্সফ্লেক্টিভ পণ্য সহ অন্যান্য ডিসপ্লে বিভাগগুলিও অফার করে, তবে HJ3450-02 সেই বৈশিষ্ট্যগুলি প্রদান করে বলে মনে করবেন না৷

আরেকটি ব্যবহারিক সীমা হল সফটওয়্যার। যদি আপনার গ্রাফিক্স স্ট্যাক প্রয়োজনীয় অভিযোজনে প্যানেলটিকে ঘোরাতে বা সম্বোধন করতে না পারে, তবে বিকাশে দেরীতে ডিসপ্লে পরিবর্তন করা একটি বোর্ড বা UI পুনরায় ডিজাইন করতে বাধ্য হতে পারে। যখন নমুনা এখনও মূল্যায়ন করা হচ্ছে তখন সেই সিদ্ধান্তটি নিশ্চিত করুন।

RFQ ইস্যু করার আগে একটি মার্কিন ডিজাইন-ইন টিম হংজিয়া থেকে কী অনুরোধ করবে?

একটি নিয়ন্ত্রিত প্রয়োজনীয়তা পাঠান, শুধুমাত্র একটি পণ্য লিঙ্ক নয়। নিশ্চিত লক্ষ্য রেজোলিউশন, অভিযোজন, সক্রিয় এলাকা, ঘের সীমা, তাপমাত্রা পরিসীমা, উজ্জ্বলতা লক্ষ্য, হোস্ট প্রসেসর বা সেতু, MIPI প্রয়োজনীয়তা, এবং উদ্দিষ্ট বার্ষিক চাহিদা বর্ণনা করুন। HONGJIA কে প্রতিটি আইটেমকে স্ট্যান্ডার্ড, কনফিগারযোগ্য বা কাস্টম হিসাবে চিহ্নিত করতে বলুন।

অনুরোধ নমুনা, FPC এবং স্পর্শ বিকল্প, কাস্টমাইজেশন সীমা, এবং উত্পাদন ধারাবাহিকতা প্রমাণ

প্রস্তাবিত উৎপাদন কনফিগারেশন থেকে নমুনা অনুরোধ করুন, যার মধ্যে প্রযোজ্য FPC, সংযোগকারী, ব্যাকলাইট সেটআপ এবং স্পর্শ বিকল্প সহ। HONGJIA এফপিসি, পিন অ্যাসাইনমেন্ট, কভার লেন্স, টাচ প্যানেল, উজ্জ্বলতা, বা ইনিশিয়ালাইজেশন সেটিংস কাস্টমাইজ করতে পারে কিনা তা নিশ্চিত করুন—এবং প্রতিটি পরিবর্তনের জন্য কী ন্যূনতম অর্ডার, টুলিং, লিড টাইম এবং বৈধতা কাজ করতে হবে তা জিজ্ঞাসা করুন।

একটি উত্পাদন সিদ্ধান্তের জন্য, সরবরাহের ধারাবাহিকতার প্রমাণের জন্য জিজ্ঞাসা করুন: পরিকল্পিত মডিউল সংশোধন, ড্রাইভার আইসি সোর্সিং অবস্থান, পরিবর্তন-বিজ্ঞপ্তি অনুশীলন, গুণমান পরিদর্শন প্রক্রিয়া এবং কারখানা বা FAE টিমের কাছ থেকে উপলব্ধ সহায়তা। একটি আনুষ্ঠানিকতা হিসাবে সার্টিফিকেশন বা পরীক্ষার রিপোর্ট অনুরোধ করবেন না; আপনার তৈরি পণ্যটি আসলে কোন মানগুলির প্রয়োজন তা সনাক্ত করুন এবং প্রাসঙ্গিক ডকুমেন্টেশনের জন্য জিজ্ঞাসা করুন।

হংজিয়া ব্যবহার করুন3.5-ইঞ্চি অনুভূমিক MIPI প্রদর্শন তথ্যপ্রযুক্তিগত আলোচনা শুরু করতে, তারপর 640 × 480 বনাম 480 × 800 দ্বন্দ্ব সমাধানের জন্য RFQ শর্তসাপেক্ষ করুন। সঠিক পরবর্তী পদক্ষেপটি একটি নথিভুক্ত নমুনা পর্যালোচনা - একটি অস্পষ্ট টেবিলের উপর ভিত্তি করে একটি ক্রয় আদেশ নয়।
