একটি 3.1-ইঞ্চি 480x800 IPS ডিসপ্লের জন্য ইন্টারফেসের প্রয়োজনীয়তাগুলি কী কী?

একটি 3.1-ইঞ্চি 480x800 IPS ডিসপ্লের জন্য একটি হাইব্রিড ইন্টারফেস পদ্ধতির প্রয়োজন: ড্রাইভার IC শুরু করার জন্য একটি কম-গতির SPI সংযোগ, প্রকৃত পিক্সেল ডেটা প্রেরণ করার জন্য একটি উচ্চ-গতির 16-বিট বা 18-বিট সমান্তরাল RGB ইন্টারফেসের সাথে যুক্ত। HONGJIA HJ3100-03-এ, এই সংকেতগুলি একটি আদর্শ 39-পিন FPC (ফ্লেক্সিবল প্রিন্টেড সার্কিট) এর মাধ্যমে রুট করা হয়। এই স্ক্রিনটি চালানোর জন্য, আপনার একটি ডেডিকেটেড হার্ডওয়্যার LCD কন্ট্রোলার দিয়ে সজ্জিত একটি হোস্ট মাইক্রোকন্ট্রোলার, একটি 768KB ফ্রেম বাফার রাখার জন্য যথেষ্ট RAM এবং 60Hz এ সুনির্দিষ্ট ঘড়ি, অনুভূমিক সিঙ্ক এবং উল্লম্ব সিঙ্ক সংকেত তৈরি করার ক্ষমতা প্রয়োজন৷

HJ3100-03 এর 39-পিন SPI এবং 16-বিট RGB আর্কিটেকচার

39-পিন লেআউট উচ্চ-গতির ডেটা ট্রান্সমিশন থেকে কনফিগারেশন শুল্ককে আলাদা করে। এই রেজোলিউশনের পর্দার জন্য শ্রমের এই বিভাজন কঠোরভাবে প্রয়োজনীয়।

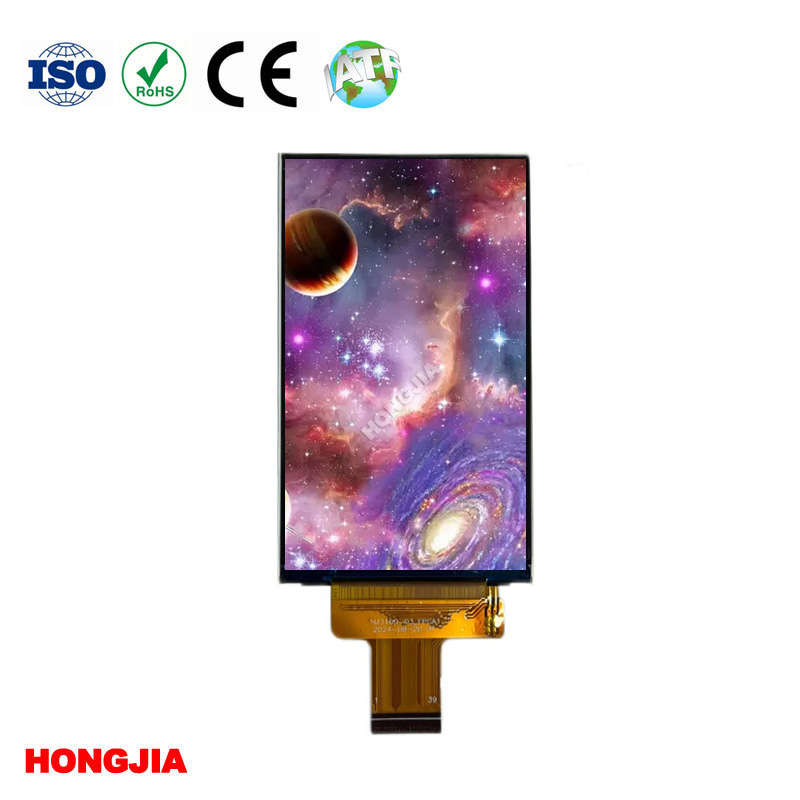

একটি 480x8003.1 ইঞ্চি IPS স্ক্রিন 480x800 RGBপ্রতি ফ্রেমে 384,000 পিক্সেল পুশ করে। 16-বিট কালার ডেপথে (RGB565) এবং একটি স্ট্যান্ডার্ড 60Hz রিফ্রেশ রেট চালানোর জন্য প্রতি সেকেন্ডে প্রায় 368 মেগাবিট ডেটা সরানো প্রয়োজন। একটি স্ট্যান্ডার্ড এসপিআই বাস সেই ব্যান্ডউইথের উপর শ্বাসরোধ করে। আপনি যদি এই রেজোলিউশনে SPI-এর উপর সম্পূর্ণ ভিডিও পুশ করার চেষ্টা করেন, তাহলে আপনি প্রতি সেকেন্ডে প্রায় 10 থেকে 15 ফ্রেমের আউট করতে পারবেন, যার ফলে একটি দৃশ্যমানভাবে অলস ইন্টারফেস হবে।

পরিবর্তে, হোস্ট এমসিইউ 3-ওয়্যার বা 4-তারের SPI পিনগুলি বিশুদ্ধভাবে শুরু করার জন্য ব্যবহার করে। আপনি গামা কার্ভ, পাওয়ার সিকোয়েন্স এবং ডিসপ্লে ওরিয়েন্টেশন সেট আপ করতে বুট করার সময় একবার কনফিগারেশন পেলোড পাঠান। সেটআপ কমান্ডগুলি নিবন্ধিত হওয়ার পরে, 16-বিট RGB ইন্টারফেস ক্রমাগত কাঁচা পিক্সেল ডেটা স্ট্রিম করার জন্য ভারী উত্তোলনের দায়িত্ব নেয়। 39-পিন স্ট্যান্ডার্ড প্রধান প্রসেসরকে বাধা না দিয়ে ফ্রেম রেট মসৃণ রাখতে যথেষ্ট ডেডিকেটেড ডেটা লাইন সরবরাহ করে।

এমবেডেড হোস্ট বোর্ডের সাথে ST7701 ড্রাইভার IC একীভূত করা

ST7701 এই নির্দিষ্ট আকার এবং রেজোলিউশনের জন্য একটি বহুল ব্যবহৃত ড্রাইভার আইসি, যা সরাসরি কাঁচে (COG) মাউন্ট করা হয়েছে। আপনার হোস্ট বোর্ডের সাথে কথা বলার জন্য এটি মেমরি এবং সময়ের প্রতি কঠোর মনোযোগ প্রয়োজন।

16-বিট রঙে একটি আনকম্প্রেসড 480x800 ফ্রেম বাফার ঠিক 768KB RAM নেয়। বেশিরভাগ এন্ট্রি-লেভেল মাইক্রোকন্ট্রোলারের অভ্যন্তরীণ SRAM নেই। যদি আপনার নির্বাচিত MCU ছোট হয়, তাহলে আপনাকে আপনার PCB-তে বাহ্যিক SDRAM রুট করতে হবে, যা বোর্ড লেআউটকে জটিল করে এবং EMI বাড়ায়।

সময় সহনশীলতা সমানভাবে ক্ষমাহীন। ST7701 ডেটা সক্ষম (DE), HSYNC, এবং VSYNC সংকেতগুলির পাশাপাশি একটি অবিচ্ছিন্ন, নিখুঁতভাবে নির্ধারিত ডট ক্লক (PCLK) আশা করে৷ সাধারণ-উদ্দেশ্য I/O পিন ব্যবহার করে একটি 16-বিট RGB ইন্টারফেস বিট-ব্যাং করার চেষ্টা করবেন না। হোস্টের অবশ্যই একটি ডেডিকেটেড RGB হার্ডওয়্যার কন্ট্রোলার থাকতে হবে (যেমন STM32 চিপগুলিতে LTDC বা NXP অংশগুলিতে LCDC)। একটি একক ঘড়ি চক্র মিস করা বা VSYNC পালসকে কয়েক মাইক্রোসেকেন্ড বিলম্বিত করার ফলে দৃশ্যমান স্ক্রীন ছিঁড়ে যায়, ঝিকিমিকি হয় বা সম্পূর্ণভাবে ঘূর্ণায়মান ডিসপ্লে হয়।

1000-নিট সিল করা শিল্প পরিবেষ্টনের মধ্যে তাপ অপচয় পরিচালনা করা

উচ্চ উজ্জ্বলতা সরাসরি তাপ খরচে আসে। একটি ট্রান্সমিসিভ সাধারনত কালো LCD এর মাধ্যমে 1000 nits পুশ করার অর্থ হল ব্যাকলাইট LED গুলিকে তাদের সর্বাধিক রেট করা বর্তমানের কাছাকাছি চালানো। একটি ওপেন-এয়ার ল্যাব সেটিংয়ে, এটি খুব কমই একটি সমস্যা। একটি সিল করা IP67 ইন্ডাস্ট্রিয়াল এনক্লোজার বা বাইরের হ্যান্ডহেল্ড টেস্টিং ইন্সট্রুমেন্টের ভিতরে, সেই তাপ আটকে যায়।

আপনি যদি একটি সিল করা ডিভাইসে সরাসরি স্ক্রীন মডিউলের পিছনে একটি বায়ু ফাঁক রেখে যান, তাহলে ব্যাকলাইট এলইডিগুলি গরম হবে এবং সময়ের আগেই হ্রাস পাবে। কয়েক মাসের মধ্যে, স্ক্রিনের সাদা ভারসাম্য লক্ষণীয়ভাবে হলুদ হয়ে যাবে এবং সামগ্রিক উজ্জ্বলতা কমে যাবে। আপনাকে একটি থার্মাল এস্কেপ রুট প্রদান করতে হবে। ইঞ্জিনিয়ারিং দলগুলি সাধারণত লিকুইড ক্রিস্টাল ডিসপ্লে মডিউলের মেটাল ব্যাক এবং একটি অভ্যন্তরীণ অ্যালুমিনিয়াম স্ট্রাকচারাল বন্ধনীর মধ্যে একটি তাপীয় পরিবাহী প্যাড নির্দিষ্ট করে, যা চ্যাসিকে নিজেই একটি হিটসিঙ্কে পরিণত করে।

হ্যান্ডহেল্ড মেডিকেল এবং ইন্ডাস্ট্রিয়াল ডিভাইসের জন্য FPC এবং টাচ প্যানেল কাস্টমাইজ করা

অফ-দ্য-শেল্ফ ডিসপ্লে মডিউলগুলি খুব কমই বিশেষ হার্ডওয়্যারে পুরোপুরি ফিট করে। স্ট্যান্ডার্ড 39-পিন এফপিসি অবস্থান রক্তের অক্সিজেন মিটারে ব্যাটারি গহ্বরের সাথে সংঘর্ষ করতে পারে বা হ্যান্ডহেল্ড বিউটি সরঞ্জামগুলিতে একটি বিশ্রী বোর্ড বসাতে বাধ্য করতে পারে।

জোর করে ফিট করার জন্য একটি FPC এর ন্যূনতম বাঁক ব্যাসার্ধের বাইরে বাঁকানো তামার চিহ্নগুলিতে মাইক্রো-ফাটল সৃষ্টি করবে, যা সমাবেশ লাইনে বা ক্ষেত্রের মধ্যে মাঝে মাঝে প্রদর্শন ব্যর্থতার দিকে পরিচালিত করবে। SZ Hongjia Technology Shares Limited যান্ত্রিক চাপ দূর করে আপনার নির্দিষ্ট PCB লেআউটের সাথে মেলে FPC দৈর্ঘ্য, আকৃতি এবং পিনআউট পরিবর্তন করে।

ক্যাপাসিটিভ টাচ যোগ করা অন্য একটি পরিবর্তনশীল প্রবর্তন করে। একটি মেডিকেল গ্রেড 3.1 ইঞ্চি স্ক্রিনের জন্য, টাচ সেন্সর এবং ডিসপ্লে গ্লাসের মধ্যে একটি বায়ু ব্যবধান একটি দায়। পরিবর্তিত আর্দ্রতা পরিবেশের ফলে সেই ফাঁকের ভিতরে ঘনীভূত হয়, যা দৃশ্যমানতা নষ্ট করে এবং মিথ্যা স্পর্শ ইনপুট নিবন্ধন করে। অপটিক্যাল বন্ধন নির্দিষ্ট করা—যেখানে একটি পরিষ্কার তরল আঠালো স্পর্শ প্যানেলকে সরাসরি TFT গ্লাসে আবদ্ধ করে—এয়ার গ্যাপ সরিয়ে দেয়, প্রভাব প্রতিরোধ ক্ষমতা উন্নত করে এবং অভ্যন্তরীণ প্রতিফলন সীমিত করে।

ইউএস ইঞ্জিনিয়ারিং টিমের জন্য দীর্ঘমেয়াদী সরবরাহ এবং কম ভলিউম ট্রায়াল সুরক্ষিত করা

সাপ্লাই চেইন অস্থিরতা হার্ডওয়্যার ডিজাইনকে টেকনিক্যাল স্পেকের মতোই নির্দেশ করে। শিল্প নিয়ন্ত্রণ ব্যবস্থা বা চিকিৎসা সরঞ্জাম ডিজাইন করা মার্কিন দলগুলি সাধারণত 500 বা 5,000 ইউনিটের ব্যাচে তৈরি করে, 500,000 নয়। অনেক ডিসপ্লে নির্মাতারা উচ্চ-ভলিউম কনজিউমার ইলেকট্রনিক্সকে অগ্রাধিকার দেয় এবং সামান্য সতর্কতা সহ একটি ছোট TFT LCD মডিউলে একটি এন্ড অফ লাইফ (EOL) নোটিশ জারি করবে।

একটি স্ক্রিন মধ্য-উৎপাদন প্রতিস্থাপন একটি ব্যয়বহুল ভুল। এটির জন্য একটি নতুন বোর্ড লেআউট, নতুন ফার্মওয়্যার টাইমিং কনফিগারেশন এবং মেডিকেল ডিভাইসের ক্ষেত্রে পণ্যটির সম্পূর্ণ পুনরায় শংসাপত্র প্রয়োজন। SZ Hongjia দীর্ঘমেয়াদী সরবরাহের স্থিতিশীলতার গ্যারান্টি দিয়ে এবং প্রোটোটাইপিংয়ের জন্য ছোট ট্রায়াল অর্ডার গ্রহণ করে বিশেষভাবে শিল্প ও চিকিৎসা বাজারকে লক্ষ্য করে।

একটি 480x800 মডিউল সফলভাবে সংহত করার জন্য, আপনার একটি হার্ডওয়্যার RGB কন্ট্রোলার, একটি 768KB ফ্রেম বাফার এবং ব্যাকলাইট তাপের জন্য একটি শারীরিক নকশা সহ একটি MCU প্রয়োজন৷ আপনার হার্ডওয়্যার এই প্রয়োজনীয়তার জন্য প্রস্তুত হলে, আপনি করতে পারেনHJ3100-03 মডিউল মূল্যায়ন করুনআপনার হোস্ট বোর্ডের সাথে পিন সামঞ্জস্যতা নিশ্চিত করতে।
