একটি 3.1 ইঞ্চি TFT LCD RGB ইন্টারফেস কী এবং কেন এটি এমবেডেড ডিসপ্লে ডিজাইনের জন্য গুরুত্বপূর্ণ?

দRGB ইন্টারফেস সহ 3.1 ইঞ্চি TFT LCDএমবেডেড সিস্টেম, শিল্প নিয়ন্ত্রণ প্যানেল, মেডিকেল ডিভাইস, হ্যান্ডহেল্ড যন্ত্র এবং ভোক্তা ইলেকট্রনিক্সে ব্যাপকভাবে ব্যবহৃত হয়। এই প্রবন্ধটি কীভাবে এই ডিসপ্লে কাজ করে, কেন RGB ইন্টারফেস গুরুত্বপূর্ণ, কীভাবে এটি সিস্টেমে একীভূত হয় এবং ডিজাইন এবং স্থাপনার সময় ইঞ্জিনিয়াররা কী চ্যালেঞ্জের সম্মুখীন হয় সে সম্পর্কে গভীর প্রযুক্তিগত এবং ব্যবহারিক উপলব্ধি প্রদান করে। এটি বিকাশকারী এবং পণ্য ডিজাইনারদের জ্ঞাত সিদ্ধান্ত নিতে সহায়তা করার জন্য নির্বাচনের মানদণ্ড, সাধারণ সমস্যা, সমস্যা সমাধানের কৌশল এবং বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলিও ব্যাখ্যা করে।

সূচিপত্র

• 1. 3.1 ইঞ্চি TFT LCD RGB ইন্টারফেসের ভূমিকা
• 2. TFT LCD প্রযুক্তি বোঝা
• 3. আরজিবি ইন্টারফেসকে কী বিশেষ করে তোলে?
• 4. সিস্টেম আর্কিটেকচার এবং সিগন্যাল ফ্লো
• 5. মূল প্রযুক্তিগত বৈশিষ্ট্য ব্যাখ্যা করা হয়েছে
• 6. RGB ইন্টারফেস ডিসপ্লের সুবিধা
• 7. সীমাবদ্ধতা এবং ইঞ্জিনিয়ারিং চ্যালেঞ্জ
• 8. রিয়েল-ওয়ার্ল্ড ডিভাইসে অ্যাপ্লিকেশন
• 9. ডিজাইন এবং ইন্টিগ্রেশন নির্দেশিকা
• 10. অন্যান্য ইন্টারফেসের সাথে তুলনা
• 11. সাধারণ সমস্যা সমাধান করা
• 12. ইঞ্জিনিয়ারদের জন্য নির্বাচন নির্দেশিকা
• 13. প্রায়শই জিজ্ঞাসিত প্রশ্ন
• 14. উপসংহার এবং যোগাযোগের তথ্য

1. 3.1 ইঞ্চি TFT LCD RGB ইন্টারফেসের ভূমিকা

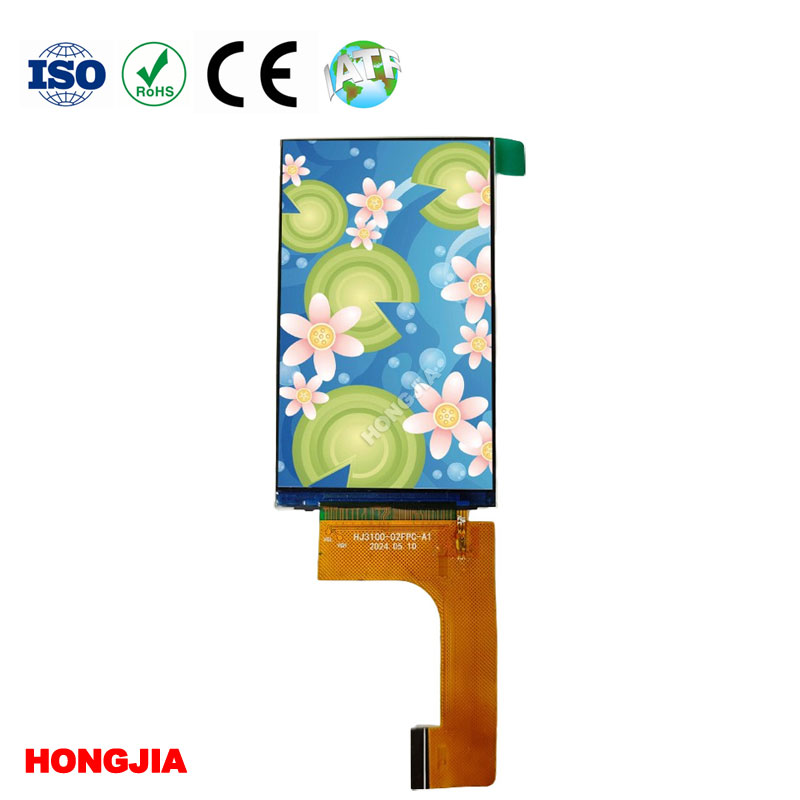

দ3.1 ইঞ্চি TFT LCD RGB ইন্টারফেসএকটি কমপ্যাক্ট ডিসপ্লে সলিউশন যা এমবেডেড সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য একটি ছোট পদচিহ্নে উচ্চ-মানের ভিজ্যুয়াল আউটপুট প্রয়োজন। TFT (থিন ফিল্ম ট্রানজিস্টর) প্রযুক্তি সক্রিয় ম্যাট্রিক্স নিয়ন্ত্রণ সক্ষম করে, তীক্ষ্ণ ছবি, দ্রুত প্রতিক্রিয়ার সময় এবং সঠিক রঙের প্রজনন নিশ্চিত করে।

SPI বা I2C-এর মতো সিরিয়াল ইন্টারফেসের বিপরীতে, RGB ইন্টারফেস সমান্তরালভাবে পিক্সেল ডেটা প্রেরণ করে, এটি উচ্চতর রিফ্রেশ হার এবং মসৃণ গ্রাফিকাল কর্মক্ষমতা সমর্থন করতে সক্ষম করে তোলে। এটি এমন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে যেখানে রিয়েল-টাইম ভিজ্যুয়াল আপডেটগুলি অপরিহার্য৷

2. TFT LCD প্রযুক্তি বোঝা

টিএফটি এলসিডি হল এক ধরনের সক্রিয় ম্যাট্রিক্স এলসিডি যা প্রতিটি পিক্সেলকে পৃথকভাবে নিয়ন্ত্রণ করতে পাতলা-ফিল্ম ট্রানজিস্টর ব্যবহার করে। এই কাঠামোটি বৈসাদৃশ্য উন্নত করে, ক্রসস্টালকে হ্রাস করে এবং সামগ্রিক চিত্রের স্থায়িত্ব বাড়ায়।

মূল উপাদান অন্তর্ভুক্ত:

• হালকা মডুলেশন জন্য তরল স্ফটিক স্তর
• আলোকসজ্জার জন্য ব্যাকলাইট ইউনিট
• RGB উপস্থাপনার জন্য রঙ ফিল্টার
• পিক্সেল নিয়ন্ত্রণের জন্য পাতলা-ফিল্ম ট্রানজিস্টর ম্যাট্রিক্স

3.1 ইঞ্চি আকারটি প্রায়শই পোর্টেবল ডিভাইসগুলির জন্য বেছে নেওয়া হয় যেখানে স্থান সীমিত কিন্তু চাক্ষুষ স্পষ্টতা এখনও অপরিহার্য।

3. আরজিবি ইন্টারফেসকে কী বিশেষ করে তোলে?

RGB ইন্টারফেস একটি সমান্তরাল ডেটা ট্রান্সমিশন পদ্ধতি যা একই সাথে লাল, সবুজ এবং নীল রঙের সংকেত পাঠায়। প্রতিটি পিক্সেলকে এই তিনটি সংকেতের সংমিশ্রণ দ্বারা সংজ্ঞায়িত করা হয়, যা সুনির্দিষ্ট রঙ নিয়ন্ত্রণের অনুমতি দেয়।

মূল বৈশিষ্ট্য:

• সমান্তরাল ডেটা ট্রান্সমিশন (8/16/18/24-বিট RGB)
• উচ্চ রিফ্রেশ ক্ষমতা
• কম লেটেন্সি ভিজ্যুয়াল আপডেট
• কন্ট্রোলার থেকে ডিসপ্লেতে সরাসরি পিক্সেল ম্যাপিং

কারণ এটি জটিল সিরিয়াল ডিকোডিংকে বাইপাস করে, আরজিবি ইন্টারফেসগুলি কার্যক্ষমতা-সংবেদনশীল এমবেডেড সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

4. সিস্টেম আর্কিটেকচার এবং সিগন্যাল ফ্লো

একটি সাধারণ 3.1 ইঞ্চি TFT LCD RGB সিস্টেমে একটি মাইক্রোকন্ট্রোলার বা প্রসেসর, ডিসপ্লে ড্রাইভার আইসি এবং LCD প্যানেল থাকে।

সংকেত প্রবাহ প্রক্রিয়া:

1. CPU/GPU ফ্রেম বাফার ডেটা তৈরি করে
2. RGB সংকেত সমান্তরাল GPIO বা LCD কন্ট্রোলারের মাধ্যমে আউটপুট হয়
3. সিঙ্ক্রোনাইজেশন সিগন্যাল (HSYNC, VSYNC, DE) ফ্রেম টাইমিং সারিবদ্ধ করে
4. TFT প্যানেল লাইন দ্বারা পিক্সেল ডেটা লাইন গ্রহণ করে
5. ডিসপ্লে ড্রাইভার সেই অনুযায়ী পিক্সেল ম্যাট্রিক্স আপডেট করে

সময় নির্ভুলতা সমালোচনামূলক. সিঙ্ক্রোনাইজেশন সিগন্যালের কোনো অমিল হলে ফ্লিকারিং, ছিঁড়ে যাওয়া বা বিকৃত ছবি হতে পারে।

5. মূল প্রযুক্তিগত বৈশিষ্ট্য ব্যাখ্যা করা হয়েছে

স্পেসিফিকেশন বোঝা সঠিক সিস্টেম ইন্টিগ্রেশন নিশ্চিত করতে সাহায্য করে:

6. RGB ইন্টারফেস ডিসপ্লের সুবিধা

RGB ইন্টারফেস বেশ কিছু কর্মক্ষমতা সুবিধা প্রদান করে যা এটিকে এমবেডেড সিস্টেমের জন্য একটি পছন্দের পছন্দ করে তোলে।

• উচ্চ রিফ্রেশ কর্মক্ষমতা:রিয়েল-টাইম গ্রাফিক্সের জন্য আদর্শ
• কম বিলম্বিতা:সরাসরি পিক্সেল স্থানান্তর বিলম্ব কম করে
• ভালো ছবির গুণমান:কোন কম্প্রেশন শিল্পকর্ম
• হার্ডওয়্যার সরলতা:সোজা ডিসপ্লে কন্ট্রোলার ডিজাইন

মেডিকেল মনিটরিং, ইন্ডাস্ট্রিয়াল ড্যাশবোর্ড এবং পোর্টেবল টেস্টিং ইকুইপমেন্টের মতো অ্যাপ্লিকেশনগুলিতে এই সুবিধাগুলি বিশেষভাবে গুরুত্বপূর্ণ।

7. সীমাবদ্ধতা এবং ইঞ্জিনিয়ারিং চ্যালেঞ্জ

এর সুবিধা থাকা সত্ত্বেও, আরজিবি ইন্টারফেস ডিজাইন চ্যালেঞ্জ নিয়ে আসে।

• অনেক GPIO পিনের প্রয়োজন (উচ্চ পিনের সংখ্যা)
• সংকেত অখণ্ডতার জন্য জটিল PCB রাউটিং
• উচ্চ EMI সংবেদনশীলতা
• বড় প্রদর্শনের জন্য সীমিত মাপযোগ্যতা

গোলমালের হস্তক্ষেপ এবং সময় ত্রুটি এড়াতে ইঞ্জিনিয়ারদের অবশ্যই সাবধানে লেআউট এবং গ্রাউন্ডিং কৌশলগুলি ডিজাইন করতে হবে।

8. রিয়েল-ওয়ার্ল্ড ডিভাইসে অ্যাপ্লিকেশন

3.1 ইঞ্চি TFT LCD RGB ইন্টারফেস ব্যাপকভাবে শিল্প জুড়ে গৃহীত হয়:

• শিল্প নিয়ন্ত্রণ প্যানেল
• হ্যান্ডহেল্ড মেডিকেল ডায়াগনস্টিক সরঞ্জাম
• স্মার্ট হোম কন্ট্রোল ইন্টারফেস
• পোর্টেবল পরিমাপ যন্ত্র
• কনজিউমার ইলেকট্রনিক্স (GPS, POS টার্মিনাল)

এর আকার, কর্মক্ষমতা এবং খরচের ভারসাম্য এটিকে অত্যন্ত বহুমুখী করে তোলে।

9. ডিজাইন এবং ইন্টিগ্রেশন নির্দেশিকা

সর্বোত্তম কর্মক্ষমতা নিশ্চিত করতে, ইঞ্জিনিয়ারদের এই নকশা নীতিগুলি অনুসরণ করা উচিত:

• HSYNC এবং VSYNC-এর জন্য কঠোর টাইমিং সিঙ্ক্রোনাইজেশন বজায় রাখুন
• প্রতিবন্ধকতা-নিয়ন্ত্রিত PCB ট্রেস ব্যবহার করুন
• সিগন্যাল লাইন যতটা সম্ভব ছোট রাখুন
• যথাযথ পাওয়ার ডিকপলিং ক্যাপাসিটার প্রয়োগ করুন
• ফার্মওয়্যার রিফ্রেশ রেট অপ্টিমাইজ করুন

সঠিক বাস্তবায়ন স্থিতিশীল প্রদর্শন কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।

10. অন্যান্য ইন্টারফেসের সাথে তুলনা

কমপ্যাক্ট, হাই-স্পিড এমবেডেড ভিজ্যুয়ালাইজেশন সিস্টেমের জন্য RGB পছন্দের পছন্দ।

11. সাধারণ সমস্যা সমাধান করা

সাধারণ সমস্যাগুলির মধ্যে রয়েছে:

• টাইমিং অমিলের কারণে চকচকে ডিসপ্লে
• ভুল কনফিগার করা বিট গভীরতা থেকে ভুল রং
• অনুপস্থিত সিঙ্ক্রোনাইজেশন সংকেত দ্বারা সৃষ্ট ফাঁকা স্ক্রীন
• দুর্বল গ্রাউন্ডিং থেকে শব্দ হস্তক্ষেপ

সমাধান:

• ঘড়ি যাচাই করুন এবং সিঙ্ক সিঙ্ক টাইমিং
• ফার্মওয়্যার কনফিগারেশন সেটিংস পরীক্ষা করুন
• PCB লেআউট এবং শিল্ডিং উন্নত করুন
• সঠিক ভোল্টেজ নিয়ন্ত্রণ ব্যবহার করুন

12. ইঞ্জিনিয়ারদের জন্য নির্বাচন নির্দেশিকা

একটি 3.1 ইঞ্চি TFT LCD RGB মডিউল নির্বাচন করার সময়, বিবেচনা করুন:

• আপনার আবেদনের সমাধানের প্রয়োজনীয়তা
• উপলব্ধ MCU বা প্রসেসর ইন্টারফেস ক্ষমতা
• বিদ্যুৎ খরচের সীমাবদ্ধতা
• অপারেটিং পরিবেশ (তাপমাত্রা, আর্দ্রতা)
• অন্দর / বহিরঙ্গন ব্যবহারের জন্য উজ্জ্বলতা প্রয়োজনীয়তা

একটি ভাল-মিলানো ডিসপ্লে উল্লেখযোগ্যভাবে বিকাশের সময় হ্রাস করে এবং ব্যবহারকারীর অভিজ্ঞতা উন্নত করে।

13. প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এমবেডেড সিস্টেমের জন্য কেন RGB ইন্টারফেস পছন্দ করা হয়?
কারণ এটি ন্যূনতম বিলম্বের সাথে দ্রুত, সরাসরি পিক্সেল ডেটা স্থানান্তর প্রদান করে।

Q2: একটি 3.1 ইঞ্চি TFT LCD কি বাইরের ব্যবহারের জন্য উপযুক্ত?
হ্যাঁ, যদি যথেষ্ট উজ্জ্বলতা এবং অ্যান্টি-গ্লেয়ার ট্রিটমেন্ট থাকে।

প্রশ্ন 3: আরজিবি ইন্টারফেসের কি একটি ডেডিকেটেড কন্ট্রোলার প্রয়োজন?
হ্যাঁ, বেশিরভাগ সিস্টেমে RGB আউটপুট সমর্থন সহ একটি LCD কন্ট্রোলার বা MCU প্রয়োজন।

প্রশ্ন 4: টিএফটি এলসিডিতে ঝিকিমিকির কারণ কী?
অনুপযুক্ত সিঙ্ক্রোনাইজেশন সংকেত বা অস্থির বিদ্যুৎ সরবরাহ।

প্রশ্ন 5: আরজিবি ইন্টারফেস ব্যাটারি চালিত ডিভাইসে ব্যবহার করা যেতে পারে?
হ্যাঁ, কিন্তু উচ্চতর ডেটা কার্যকলাপের কারণে পাওয়ার অপ্টিমাইজেশন প্রয়োজন।

14. উপসংহার এবং যোগাযোগের তথ্য

3.1 ইঞ্চি TFT LCD RGB ইন্টারফেসটি এমবেডেড সিস্টেম ডিজাইনে সবচেয়ে দক্ষ এবং বহুল ব্যবহৃত ডিসপ্লে সমাধানগুলির মধ্যে একটি। উচ্চ-গতির, উচ্চ-মানের ভিজ্যুয়াল সরবরাহ করার ক্ষমতা এটিকে শিল্প, চিকিৎসা এবং ভোক্তা অ্যাপ্লিকেশনগুলিতে অপরিহার্য করে তোলে। যাইহোক, সফল বাস্তবায়নের জন্য সময়, বিন্যাস এবং সিস্টেম ইন্টিগ্রেশনের প্রতি সতর্ক মনোযোগ প্রয়োজন।

নির্ভরযোগ্য ডিসপ্লে মডিউল এবং পেশাদার প্রযুক্তিগত সহায়তার জন্য,এসজেড হংজিয়া টেকনোলজি শেয়ার লিমিটেডবিভিন্ন শিল্প প্রয়োজনীয়তা অনুসারে কাস্টমাইজড TFT LCD সমাধান প্রদান করে।

আপনি যদি উচ্চ-মানের TFT LCD সমাধান বা প্রযুক্তিগত সহযোগিতা খুঁজছেন,আমাদের সাথে যোগাযোগ করুনএসজেড হংজিয়া টেকনোলজি শেয়ার লিমিটেডে — আমরা আপনার পরবর্তী প্রকল্পকে সমর্থন করতে প্রস্তুত।
