হ্যান্ডহেল্ড ডিভাইসে 2.0-ইঞ্চি HD TFT ডিসপ্লে (480*360 রেজোলিউশন, RGB ইন্টারফেস) এর জন্য হার্ডওয়্যার ডিজাইন কৌশল

     একটি জন্য হার্ডওয়্যার নকশা2.0-ইঞ্চি HD ল্যান্ডস্কেপ ডিসপ্লে(480*360 রেজোলিউশন, RGB ইন্টারফেস) হ্যান্ডহেল্ড ডিভাইসগুলিতে ভারসাম্য প্রদর্শনের গুণমান, বিদ্যুৎ খরচ, শারীরিক স্থান এবং নির্ভরযোগ্যতার উপর কেন্দ্র করে। শেনজেন হংজিয়া টেকনোলজিতে প্রকৌশলীদের দ্বারা সংক্ষিপ্ত মূল নকশার কৌশল এবং বিবেচনাগুলি নিম্নরূপ:

I. ইন্টারফেস এবং সিগন্যাল ইন্টিগ্রিটি

1. আরজিবি ইন্টারফেস নির্বাচন

RGB565 (16-বিট) বা RGB666 (18-বিট) সমান্তরাল ইন্টারফেসগুলিকে 60Hz এ 480*360 রেজোলিউশনের জন্য পর্যাপ্ত ডেটা ব্যান্ডউইথ নিশ্চিত করতে অগ্রাধিকার দিন (প্রায় ~20MHz একটি পিক্সেল ঘড়ি প্রয়োজন)।

যদি প্রধান কন্ট্রোলারের ইন্টারফেস ভোল্টেজ LCD এর সাথে মেলে না (যেমন, 1.8V বনাম 3.3V), একটি স্তর-বদলকারী IC (যেমন TXS0108E) বা একটি বাফারের সাথে মিলিত একটি প্রতিরোধক বিভাজক যোগ করতে হবে।

2. সিগন্যাল রাউটিং অপ্টিমাইজেশান

দৈর্ঘ্যের মিল এবং প্রতিবন্ধকতা: এটি সুপারিশ করা হয় যে RGB ডেটা লাইনগুলি (D[0:17]) তাদের গ্রুপের মধ্যে দৈর্ঘ্যের সাথে মিলে যায় (≤100 mils এর বিচ্যুতি সহ); ক্লক লাইন (PCLK) স্বাধীনভাবে দৈর্ঘ্যের সাথে মিলিত হওয়া উচিত এবং উচ্চ-গতির শব্দের উত্স থেকে দূরে সরানো উচিত।

গ্রাউন্ড গার্ডিং এবং শিল্ডিং: FPC (ফ্লেক্সিবল প্রিন্টেড সার্কিট) বা PCB-তে, ব্যাকলাইট PWM এবং পাওয়ার সাপ্লাই লাইনের মতো শব্দের উত্স থেকে RGB সংকেতগুলিকে আলাদা করতে GND লাইন ব্যবহার করুন।

সমাপ্তি ম্যাচিং: ট্রান্সমিশন দূরত্ব 10cm অতিক্রম করলে, সংকেত প্রতিফলন দমন করতে LCD প্রান্তে একটি সিরিজ প্রতিরোধক (22Ω–100Ω) যোগ করা যেতে পারে।

২. পাওয়ার সাপ্লাই এবং পাওয়ার কনজাম্পশন কন্ট্রোল

1. মাল্টি-চ্যানেল পাওয়ার সাপ্লাই ডিজাইন

সাধারণ প্রয়োজনীয়তাগুলির মধ্যে রয়েছে: VDD (লজিক ভোল্টেজ, সাধারণত 3.3V/1.8V), VCI (ড্রাইভার ভোল্টেজ, ~3.3V), এবং ব্যাকলাইট LED ড্রাইভ ভোল্টেজ (3.5V থেকে 20V পর্যন্ত, সিরিজের LED সংখ্যার উপর নির্ভর করে)।

VDD এবং VCI সরবরাহ করার জন্য একটি কম-আওয়াজ LDO (যেমন TPS7A47) ব্যবহার করার পরামর্শ দেওয়া হয়, যার ফলে বিদ্যুতের সরবরাহ পরিবর্তন করা থেকে ডিসপ্লে অভিন্নতার সাথে হস্তক্ষেপ করা থেকে রিপল নয়েজ প্রতিরোধ করা হয়।

2. ব্যাকলাইট পাওয়ার-সেভিং কৌশল

এই নির্দিষ্ট ডিসপ্লেটিতে 6টি এলইডি সমন্বিত একটি ব্যাকলাইট রয়েছে, যা সরাসরি সূর্যের আলোতেও স্পষ্ট পাঠযোগ্যতা নিশ্চিত করতে 800 নিটের উচ্চ উজ্জ্বলতা প্রদান করে। বিকল্পভাবে, একটি উচ্চ-দক্ষ LED ড্রাইভার IC (যেমন LP8556) একটি হাইব্রিড কন্ট্রোল স্কিমকে সমর্থন করার জন্য নিযুক্ত করা যেতে পারে যাতে PWM ডিমিং (ফ্লিকারিং প্রতিরোধ করার জন্য প্রস্তাবিত > 1 kHz) এবং এনালগ ডিমিং।

স্বয়ংক্রিয় উজ্জ্বলতা সামঞ্জস্য: পরিবেষ্টিত আলোর অবস্থার উপর ভিত্তি করে ব্যাকলাইটকে গতিশীলভাবে সামঞ্জস্য করতে একটি পরিবেষ্টিত আলো সেন্সর (যেমন APDS-9301) অন্তর্ভুক্ত করুন, যার ফলে 30% এর বেশি শক্তি সাশ্রয় হয়।

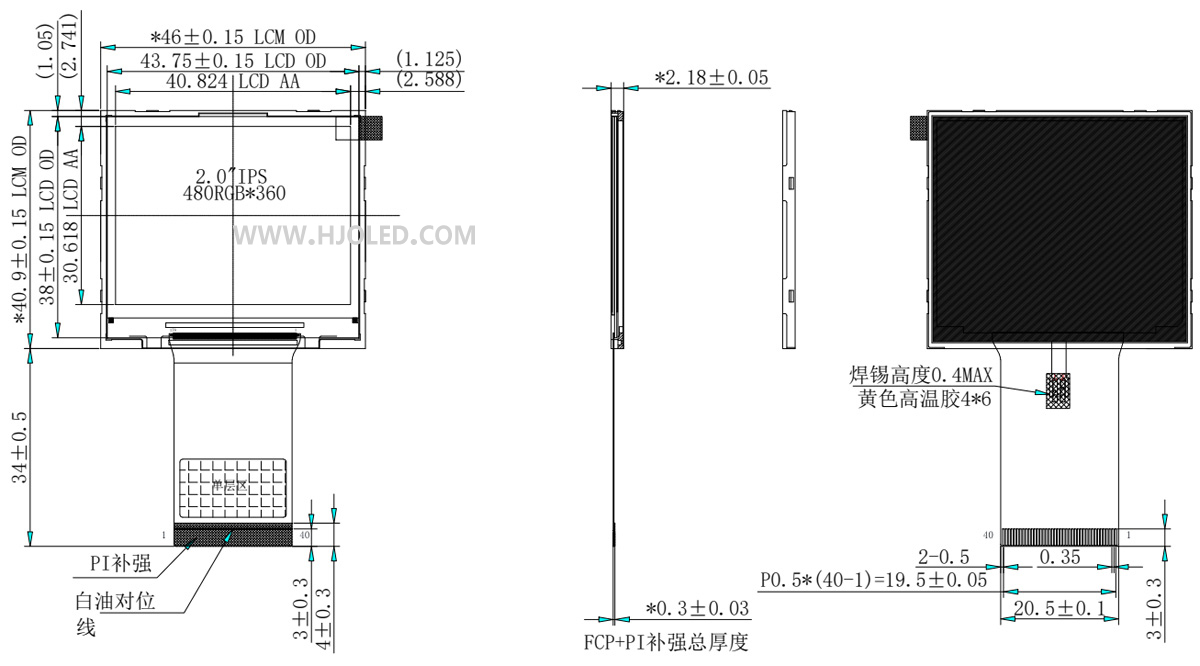

3. 2.0-ইঞ্চি HD TFT ডিসপ্লে: এটি একটি ল্যান্ডস্কেপ-ভিত্তিক ডিসপ্লে যা 480 × 360 পিক্সেলের একটি উচ্চ-সংজ্ঞা রেজোলিউশন সমন্বিত। এটি ST7701S ড্রাইভার IC এবং একটি RGB ইন্টারফেস ব্যবহার করে। মেইনবোর্ড ডিজাইন করার সময়, এটি যাচাই করা অপরিহার্য যে হোস্ট সিপিইউ উচ্চ-রেজোলিউশন প্রদর্শন এবং RGB ইন্টারফেস সমর্থন করে এমন পরিস্থিতিতে প্রতিরোধ করতে যেখানে CPU কার্যকরভাবে ডিসপ্লে চালানোর ক্ষমতার অভাব রয়েছে। 480 × 360 ল্যান্ডস্কেপ কনফিগারেশনের একটি 4:3 অনুপাত রয়েছে; তাই, সফ্টওয়্যার ইনিশিয়ালাইজেশনের সময় (সাধারণত 0x36 কমান্ডের MV/MX/MY বিটের মাধ্যমে) স্ক্যানের দিকটি সঠিকভাবে কনফিগার করা আবশ্যক যাতে প্রদর্শিত ছবিটি 90 ডিগ্রি ঘোরানো থেকে রোধ করা যায়।

III. EMC এবং হস্তক্ষেপ অনাক্রম্যতা

1. এলসিডি মডিউল শিল্ডিং

ব্যাকলাইট মডিউল এবং PCB এর মধ্যে পরিবাহী ফেনা রাখুন; উপরন্তু, তামার ফয়েলে FPC (ফ্লেক্সিবল প্রিন্টেড সার্কিট) মোড়ানো এবং বিকিরণ করা শব্দ কমাতে এটিকে গ্রাউন্ড করুন।

2. পাওয়ার সাপ্লাই ডিকপলিং

প্রতিটি পাওয়ার সাপ্লাই ইনপুটে, একটি 0.1 μF উচ্চ-ফ্রিকোয়েন্সি ক্যাপাসিটরের সাথে সমান্তরালে একটি 10 ​​μF সিরামিক ক্যাপাসিটর ইনস্টল করুন, সেগুলিকে LCD সংযোগকারীর কাছাকাছি অবস্থানে রাখুন৷

3. সিঙ্ক্রোনাইজেশন সিগন্যাল সুরক্ষা

উচ্চ-ফ্রিকোয়েন্সি শব্দ ফিল্টার করতে HSYNC এবং VSYNC সংকেতগুলির সাথে সিরিজে ফেরাইট পুঁতি (যেমন BLM18PG121SN1) ঢোকান।

IV পরীক্ষা এবং যাচাইকরণ

1. পাওয়ার-আপ সিকোয়েন্স যাচাইকরণনিশ্চিত করুন যে হোস্ট কন্ট্রোলার এবং LCD মডিউল উভয়ের জন্য পাওয়ার সাপ্লাই এবং সিগন্যাল টাইমিং সিকোয়েন্সগুলি তাদের নিজ নিজ ডেটাশিটে উল্লেখিত প্রয়োজনীয়তাগুলি মেনে চলে (যেমন, 10 ms এর রিসেট পালস প্রস্থ)।

2. প্রদর্শন গুণমান পরীক্ষা

রঙের দাগ, ঝাঁকুনি, এবং চিত্রের স্থিরতা (ভুতুড়ে) পরীক্ষা করার জন্য কঠিন-রঙ এবং চেকারবোর্ড পরীক্ষার নিদর্শনগুলি ব্যবহার করুন। পিসিএলকে (পিক্সেল ঘড়ি) জিটার পরিমাপ করতে একটি অসিলোস্কোপ ব্যবহার করুন; এই মানটি ঘড়ির সময়কালের 5% এর নিচে থাকা উচিত।

3. ESD সুরক্ষা

IEC 61000-4-2 লেভেল 4 স্ট্যান্ডার্ডের সাথে সম্মতি নিশ্চিত করতে FPC ইন্টারফেসে একটি TVS ডায়োড অ্যারে (যেমন SRV05-4) ইনস্টল করুন।

     উপরে উল্লিখিত নকশা কৌশল বাস্তবায়নের মাধ্যমে, একটি সীমিত শারীরিক পদচিহ্নের মধ্যে স্থিতিশীল, উচ্চ-সংজ্ঞা প্রদর্শন কর্মক্ষমতা অর্জন করা সম্ভব, যার ফলে হ্যান্ডহেল্ড ডিভাইসের ব্যাটারির আয়ু বাড়ানো সম্ভব। আমরা সুপারিশ করি যে, একবার একটি প্রোটোটাইপ তৈরি হয়ে গেলে, বিদ্যুতের খরচ এবং EMI পরীক্ষা করার পাশাপাশি ব্যাপক উৎপাদনের প্রস্তুতির জন্য FPC স্থায়িত্ব যাচাইকরণকে অগ্রাধিকার দেওয়া হবে। শেনজেন হংজিয়া টেকনোলজি 1.14 থেকে 12.1 ইঞ্চি ডিসপ্লে স্ক্রিন এবং তার সাথে থাকা টাচস্ক্রিনগুলির সাথে R&D, উত্পাদন এবং বিক্রয়ে 12 বছরের বিশেষ দক্ষতার অধিকারী। আমাদের বিস্তৃত পণ্য পরিসরে রয়েছে উচ্চ-সংজ্ঞা, উচ্চ-উজ্জ্বলতা, এবং অনিয়মিত আকারের ডিসপ্লে, যার মধ্যে বিভিন্ন ধরনের ইন্টারফেস বিকল্প রয়েছে। সম্পূর্ণ স্বয়ংক্রিয় উৎপাদন যন্ত্রপাতি দিয়ে সজ্জিত আমাদের নিজস্ব উত্সর্গীকৃত উত্পাদন সুবিধাগুলি থেকে অপারেটিং, আমরা গর্বের সাথে বিশ্বব্যাপী অসংখ্য ফরচুন 500 কোম্পানিকে পরিবেশন করি। উপরন্তু, আমরা একটি 36-মাসের বিক্রয়োত্তর পরিষেবা গ্যারান্টি অফার করি, যাতে আপনি সম্পূর্ণ মানসিক শান্তি উপভোগ করেন।
