ইলেকট্রনিক পণ্যে 6-বিট সিরিয়াল RGB ইন্টারফেস সহ 2.4-ইঞ্চি LCD স্ক্রীন অ্যাপ্লিকেশন

     240*320 রেজোলিউশনের 2.4-ইঞ্চি এলসিডি স্ক্রিন বাজারে খুব সাধারণ, এবং তাদের ইন্টারফেসগুলি সাধারণত স্ট্যান্ডার্ড হয়।  আজ, শেনজেন হংজিয়া টেকনোলজির প্রকৌশলীরা একটি কম সাধারণ ইন্টারফেস ভাগ করবেন: একটি 6-বিট সিরিয়াল RGB ইন্টারফেসের সাথে 2.4-ইঞ্চি TFT স্ক্রিন। এই সংমিশ্রণটি খরচ, কর্মক্ষমতা এবং ডিজাইনের জটিলতার মধ্যে একটি চমৎকার ভারসাম্য অফার করে এবং নিম্ন থেকে মাঝারি-শেষের ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য একটি নির্দিষ্ট স্তরের প্রদর্শন গুণমানের প্রয়োজন হয়।

1. একটি 6-বিট সিরিয়াল RGB ইন্টারফেস কি?

A. RGB: লাল, সবুজ এবং নীল প্রাইমারি কালার ডাটা লাইন ব্যবহার করে স্ক্রিনের প্রতিটি পিক্সেল ড্রাইভ করাকে বোঝায়।

B. 6-বিট: নির্দেশ করে যে প্রতিটি রঙের উপাদানের (R, G, B) গভীরতা হল 6 বিট, অর্থাৎ, গ্রেস্কেলের 64 স্তর। একটি একক পিক্সেলের সম্মিলিত রঙের গভীরতা হল 262K রঙ (64*64*64 = 262,144)। এটি সাধারণ 16-বিট (65K কালার) বা 24-বিট (16.7M কালার) RGB-এর তুলনায় রঙের বিশ্বস্ততার দিক থেকে কিছুটা কম, তবে এটি সাধারণত মানুষের চোখের জন্য অনেক অ-পেশাদার ইমেজ অ্যাপ্লিকেশনের জন্য যথেষ্ট।

C. সিরিয়াল: এই কি. প্রথাগত সমান্তরাল RGB ইন্টারফেসের বিপরীতে (যার জন্য প্রচুর পরিমাণে ডেটা এবং কন্ট্রোল লাইনের প্রয়োজন যেমন VSYNC, HSYNC, DE, D0-D15/23, সাধারণত >20 লাইন), সিরিয়াল RGB প্রতিটি পিক্সেলের RGB ডেটা এক জোড়া ডিফারেনশিয়াল ক্লক লাইনের মাধ্যমে প্রেরণ করে (CLK+/CLK-) এবং 3-RG+ ডাটা;-3; B+, B-) উচ্চ গতিতে।

D. ভৌত লাইনের সংখ্যা: 6 জোড়া ডিফারেনশিয়াল লাইন + সম্ভাব্য গ্রাউন্ড এবং পাওয়ার লাইন, উল্লেখযোগ্যভাবে লাইনের সংখ্যা হ্রাস করে (সাধারণত শুধুমাত্র 8-12টি ভৌত ​​তার)।

E. প্রোটোকল: সাধারণত MIPI D-PHY-এর DSI (ডিসপ্লে সিরিয়াল ইন্টারফেস) প্রোটোকলের একটি সরলীকৃত ফর্ম বা SPI ইন্টারফেসের একটি উচ্চ-স্তরের বৈকল্পিক অনুসরণ করে। ভোক্তা-গ্রেড 2.4-ইঞ্চি স্ক্রীনে, এটিকে প্রায়শই "সিরিয়াল RGB" বা "SPI RGB ইন্টারফেস" হিসাবে উল্লেখ করা হয়, মূলত সমান্তরাল RGB সংকেতকে সিরিয়াল ডেটা স্ট্রীমে রূপান্তর করতে সিরিয়ালাইজার ব্যবহার করে।

 2. সম্মিলিত সুবিধা (কেন এই নকশা?)

"ছোট পর্দার আকার + মাঝারি থেকে নিম্ন রঙের গভীরতা + সিরিয়াল ইন্টারফেস" এর সমন্বয়টি অ্যাপ্লিকেশনগুলিতে নিম্নলিখিত মূল সুবিধাগুলি প্রদর্শন করে:

উ: উল্লেখযোগ্যভাবে কমে যাওয়া ওয়্যারিং: এটি সবচেয়ে বিশিষ্ট সুবিধা। সমান্তরাল ইন্টারফেসে তারের সংখ্যা 20+ থেকে কমিয়ে প্রায় 10-এ পরিণত করলে:

প্রধান নিয়ামক এবং স্ক্রীনের মধ্যে রাউটিং করার জন্য কম স্থান প্রয়োজন, সম্ভাব্যভাবে PCB স্তরের সংখ্যা হ্রাস করে এবং বিন্যাসকে সরল করে।

ছোট, সস্তা FPC সংযোগকারীর ব্যবহার, স্থান সংরক্ষণ এবং BOM খরচ।

কম তারের কারণে সংযোগ বিন্দুতে ব্যর্থতার হার কম হয় এবং হস্তক্ষেপবিরোধী নকশা সহজ হয়।

B. হ্রাসকৃত খরচ:

পিসিবি খরচ, সংযোগকারী খরচ, এবং সমাবেশ খরচ কম তারের কারণে কমে গেছে।

প্রধান কন্ট্রোল চিপের জন্য প্রয়োজনীয় GPIO-র সংখ্যা হ্রাস করা হয়েছে, যার ফলে কম পিন সহ আরও লাভজনক MCU বা MPU নির্বাচন করা যায়।

C. হ্রাস পাওয়ার খরচ:

সিরিয়াল ডিফারেনশিয়াল সিগন্যালে কম ভোল্টেজ সুইং এবং কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থাকে, যার ফলে সমান্তরাল TTL স্তরের সংকেতের তুলনায় কম পাওয়ার খরচ হয়।

কম তারের অর্থ কম পরজীবী ক্যাপাসিট্যান্স, এবং ড্রাইভিং এর জন্য প্রয়োজনীয় শক্তি অনুরূপভাবে হ্রাস করা হয়।

D. কর্মক্ষমতা প্রয়োজনীয়তা পূরণ:

একটি 2.4-ইঞ্চি QVGA স্ক্রিনের জন্য, মোট পিক্সেল সংখ্যা 76,800। একটি 60Hz রিফ্রেশ হারে, প্রয়োজনীয় ডেটা ব্যান্ডউইথ আনুমানিক: 76800 * 18 বিট/পিক্সেল * 60Hz ≈ 83 Mbps। এমনকি 6-বিট রঙ (18 বিট/পিক্সেল) সহ, একটি সিরিয়াল ইন্টারফেসের সাধারণ গতি (শত এমবিপিএস থেকে 1 জিবিপিএসের বেশি) পর্যাপ্ত থেকে বেশি, যথেষ্ট হেডরুম রেখে।

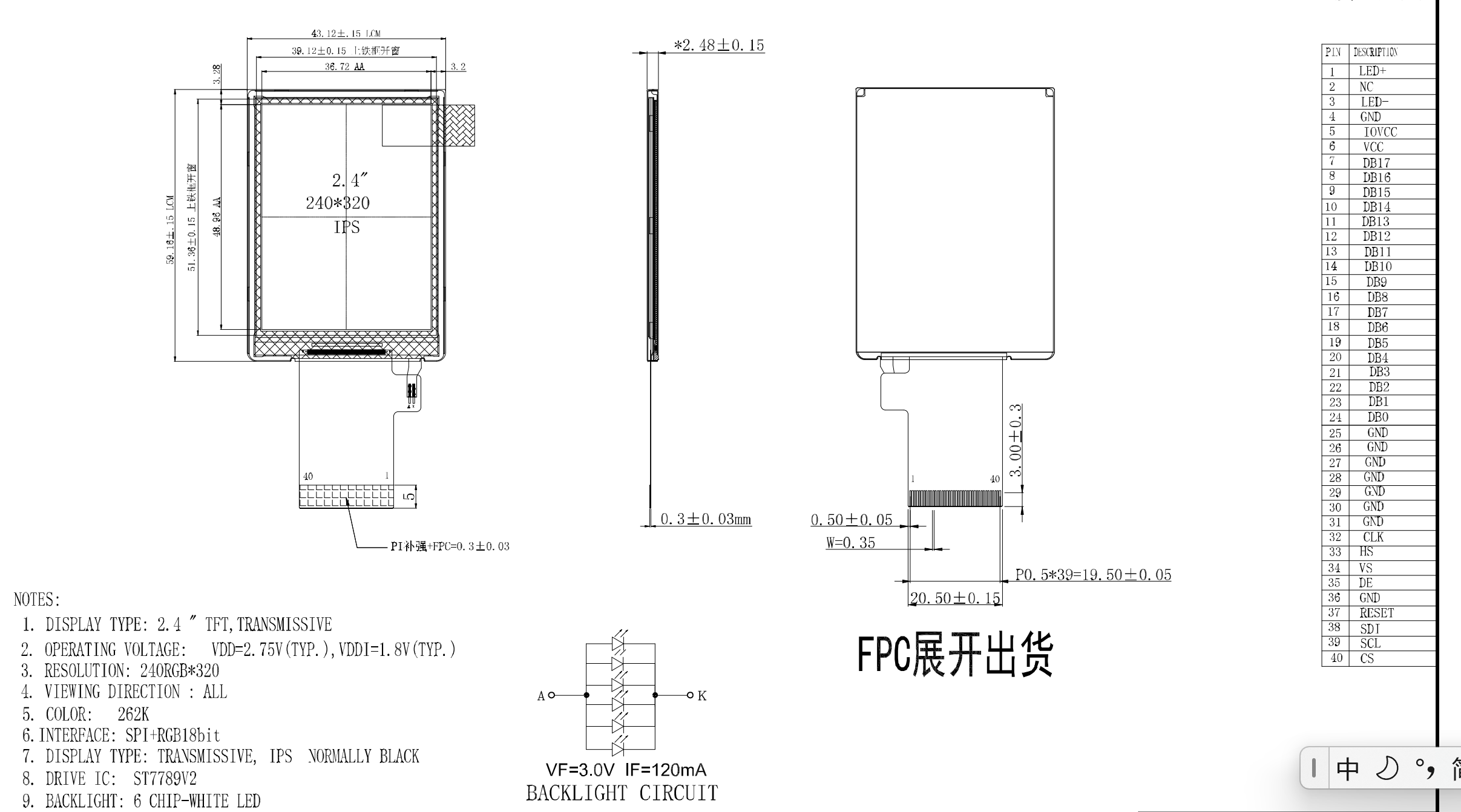

     Shenzhen Hongjia Technology একটি 6-বিট সিরিয়াল RGB ইন্টারফেস, মডেল HJ2408-18-A1 সহ 2.4-ইঞ্চি LCD ডিসপ্লে ব্যাপকভাবে উৎপাদন করছে।  আমরা ইমেলের মাধ্যমে গ্রাহকদের কাছ থেকে অনুসন্ধানগুলিকে স্বাগত জানাই। একটি 6-বিট সিরিয়াল আরজিবি ইন্টারফেস সহ 2.4-ইঞ্চি এলসিডি স্ক্রিন একটি অত্যন্ত অপ্টিমাইজ করা এমবেডেড ডিসপ্লে সমাধান। ইন্টারফেস সিরিয়ালাইজেশনের মূল প্রযুক্তির মাধ্যমে, এটি সহজীকৃত ডিজাইন, উন্নত নির্ভরযোগ্যতা এবং উল্লেখযোগ্যভাবে ভিজ্যুয়াল অভিজ্ঞতা (ছোট আকারের, অ-পেশাদার ইমেজ অ্যাপ্লিকেশনের জন্য) ত্যাগ না করেই সামগ্রিক খরচ কমিয়েছে, যা আধুনিক কমপ্যাক্ট স্মার্ট ডিভাইসে প্রদর্শনের জন্য এটিকে ক্লাসিক পছন্দগুলির মধ্যে একটি করে তুলেছে।
